Arandelas a prueba de
vibraciones |
|
|
|
|
Cuando
y porqué se necesitan "Arandelas Tercas"?
- cuando no puede usar "Tuercas
Tercas"
- cuando contínuamente se le aflojan
las uniones roscadas;
- cuando no quiere usar tuercas NYLOK
(tuercas con corona de Nylon) por su alto costo;
- cuando requiere seguridad para su
personal y sus equipos.
- Desde
M3 hasta M130 (1/8 " hasta 5 ")
|
|
|
|
Cómo
funcionan las "Arandelas Tercas" ?

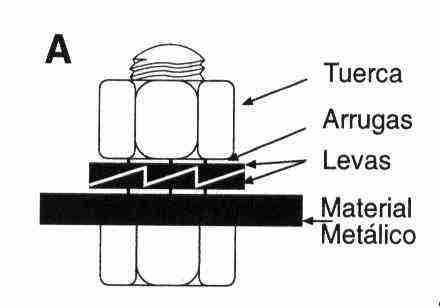

Junte
las dos arandelas haciendo coincidir las levas, colocándolas entre la
tuerca y el material sometido a vibración.
|
|

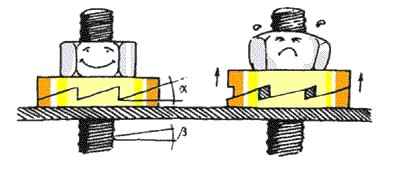

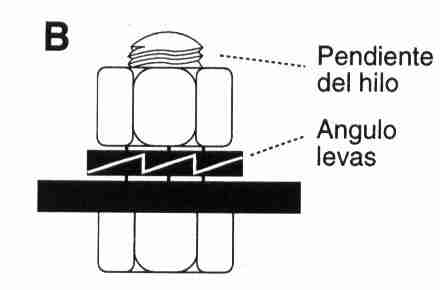

El
ángulo de las levas es mayor que el ángulo de la rosca. A medida que se
aprieta la tuerca, las estrías de una arandela se asientan en el
material sometido a vibración al que se adosó
.Las estrías de la otra arandela se asientan en la tuerca. |
|

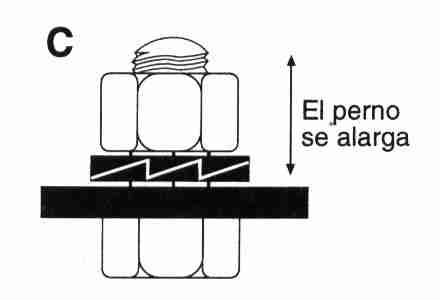

El
perno se alarga debido a dilatación por el calor del trabajo de vibración
ó shock, y cuando la tuerca trata de rotar para soltarse,
la mitad de la "Arandela Terca" trata de rotar con la tuerca
(arrastrada por ésta), haciendo trabajar sus levas contra las de la
otra “arandela” asentada contra el elemento, estirando al perno.
El trabajo de las levas mantiene apretado el ensamble. |
|

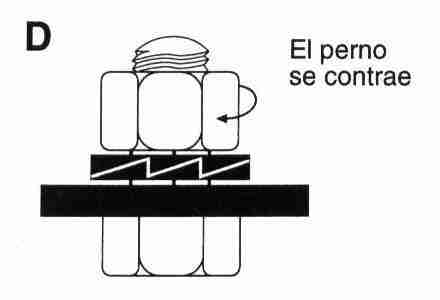

Por
otra parte, a medida que el perno se contrae, el plano inclinado de las
levas hace rotar la tuerca, retornando a su posición inicial, reapretando
automáticamente el conjunto tuerca-arandela-perno, manteniendo así la
fuerza de apriete adecuada. |
|
Cómo
se usan las "Arandelas Tercas" ?

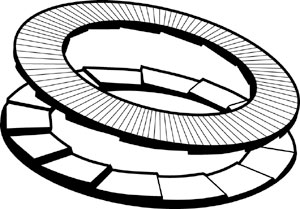

Siempre son usadas en parejas.
Pueden ser usadas debajo del perno (cuando éste no tiene tuerca), ó
debajo de la tuerca, ó debajo de ambos.
Junte
las dos arandelas haciendo coincidir las levas, colocándolas entre la
tuerca y el material sometido a vibración.
|
|
|
|
|
|
|
|
