La resistencia del perno está determinada por su diámetro y por el material
del cual está hecho.
Las dimensiones de los pernos están descritas
más abajo. La resistencia y tipo de acero
del perno están marcados en alto relieve en la cabeza de los pernos. Los
pernos de la serie imperial (pulgadas) usados en mecánica están
fabricados según la SAE, norma J429;
mientras que los pernos usados en estructuras están fabricados según las
normas de la ASTM. Dimensiones del perno según información de:
- ANSI B18.2.1 (Hexagonal y Heavy
Hex)
- ASTM A325 and A490 (Pernos
estructurales)
- AISC Manual of Steel Construction (Todos)
Designaciones para pernos según
SAE
Grado
SAE
No.
| Diámetros
de
mín. máx.
| Resistencia
a la tracción
psi
| Material
| Marca |
1
2
| 1/4
1.5/8
1/4
7/8
| 1.1/2
4
3/4
1.1/2
| 60,000
55,000
74,000
60,000
| Acero de poco carbono
Acero de poco carbono
|  |
| 3
| 1/4
9/16
| 1/2
5/8
| 110,000
100,000
| Acero con
contenido mediano de carbono y trabajado en frío
|  |
| 5
| 1/4
1.1/8
| 1
1.1/2
| 120,000
105,000
| Acero con
contenido mediano de carbono,
bonificado y revenido
|  |
| 5.1
|
| 3/8
| 85,000
| Acero con contenido mediano de
carbono,
bonificado y revenido; montado con washer
|  |
| 5.2
| 1/4
| 1
| 120,000
| Acero martensítico con
contenido mediano de carbono,
bonificado y revenido
|  |
| 7
| 1/4
| 1.1/2
| 133,000
| Acero aleado con contenido
mediano de carbono,
bonificado y revenido
|  |
| 8
| 1/4
| 1.1/2
| 150,000
| Acero aleado con contenido
mediano de carbono,
bonificado y revenido
|  |
| 8.2
| 1/4
| 1
| 150,000
| Acero martensítico con pequeño
contenido de carbono,
bonificado y revenido
|  |
Designaciones para pernos según
ASTM
Grado
SAE
No.
| Diámetros
de
mín. máx.
| Resistencia
a la tracción
psi
| Material
| Marca |
| A307
| 1/4
1.5/8
| 1.1/2
4
| 60,000
55,000
| Acero de poco
carbono
| |
A325
Tipo 1
| 1/2
1.1/8
| 1
1.1/2
| 120,000
105,000
| Acero con
contenido mediano de carbono,
bonificado y revenido
|  |
A325
Tipo 2
| 1/2
1.1/8
| 1
1.1/2
| 120,000
105,000
| Acero martensítico
con pequeño contenido de carbono,
bonificado y revenido
|  |
A325
Tipo 3
| 1/2
1.1/8
| 1
1.1/2
| 120,000
105,000
| Acero resistente
al tiempo,
bonificado y revenido
|  |
| A449
| 1/4
1.1/8
1.3/4
| 1
1.1/2
3
| 120,000
105,000
90,000
| Acero con
contenido mediano de carbono,
bonificado y revenido
| |
A490
Tipo 1
| 1/4
| 1.1/2
| 150,000
| Acero aleado,
bonificado y revenido
|  |
A490
Tipo 3
| 1/4
| 1.1/2
| 150,000
| Acero resistente
al tiempo,
bonificado y revenido
|  |

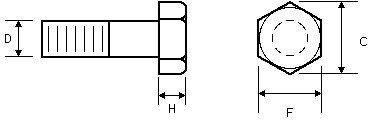

Cabezas hexagonales
| D
| F
| C
| H
|
| 1/4
| 7/16
| 1/2
| 3/16
|
| 3/8
| 9/16
| 5/8
| 1/4
|
| 1/2
| 3/4
| 7/8
| 3/8
|
| 5/8
| 15/16
| 1-1/16
| 7/16
|
| 3/4
| 1.1/8
| 1.5/16
| 1/2
|
| 7/8
| 1.5/16
| 1.1/2
| 9/16
|
|
|
| 1
| 1.1/2
| 1.3/4
| 11/16
|
| 1.1/8
| 1.11/16
| 1.15/16
| 3/4
|
| 1.1/4
| 1.7/8
| 2.3/16
| 7/8
|
| 1.3/8
| 2.1/16
| 2.3/8
| 15/16
|
| 1.1/2
| 2.1/4
| 2.5/8
| 1
|
| 1.3/4
| 2.5/8
| 3
| 1.3/16
|
|
|
| 2
| 3
| 3.7/16
| 1.3/8
|
| 2.1/4
| 3.3/8
| 3.7/8
| 1.1/2
|
| 2.1/2
| 3.3/4
| 4.5/16
| 1.11/16
|
| 2.3/4
| 4.1/8
| 4.3/4
| 1.13/16
|
|
|
| 3
| 4.1/2
| 5.3/16
| 2
|
| 3.1/4
| 4.7/8
| 5.5/8
| 2./16
|
| 3.1/2
| 5.1/4
| 6.1/16
| 2.5/16
|
| 3.3/4
| 5.5/8
| 6.1/2
| 2.1/2
|
|
|
| 4
| 6
| 6.15/16
| 2.11/16
|
|
|
| Todas las dimensiones en pulgadas |
Cabezas hexagonales, serie pesada (Heavy Hex)
| D
| F
| C
| H
|
| 1/2
| 7/8
| 1
| 3/8
|
| 5/8
| 1.1/16
| 1.1/4
| 7/16
|
| 3/4
| 1.1/4
| 1.7/16
| 1/2
|
| 7/8
| 1.7/16
| 1.11/16
| 9/16
|
|
|
| 1
| 1.5/8
| 1.7/8
| 11/16
|
| 1.1/8
| 1.13/16
| 2.1/16
| 3/4
|
| 1.1/4
| 2
| 2.5/16
| 7/8
|
| 1.3/8
| 2.3/16
| 2.1/2
| 15/16
|
| 1.1/2
| 2.3/8
| 2.3/4
| 1
|
| 1.3/4
| 2.3/4
| 3.3/16
| 1.3/16
|
|
|
| 2
| 3.1/8
| 3.5/8
| 1.3/8
|
| 2.1/4
| 3.1/2
| 4.1/16
| 1.1/2
|
| 2.1/2
| 3.7/8
| 4.1/2
| 1.11/16
|
| 2.3/4
| 4.1/4
| 4.15/16
| 1.13/16
|
|
|
| 3
| 4.5/8
| 5.5/16
| 2
|
| 3.1/4
| 5
|
|
|
| 3.1/2
| 5.3/8
|
|
|
| 3.3/4
| 5.3/4
|
|
|
|
|
| 4
| 6.1/8
|
|
|
|
|
| Todas las dimensiones en pulgadas |

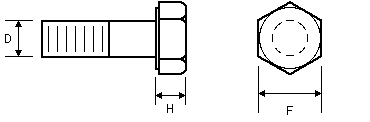

Pernos estructurales
| D
| F
| H
|
| 1/2
| 7/8
| 5/16
|
| 5/8
| 1.1/16
| 25/64
|
| 3/4
| 1.1/4
| 15/32
|
| 7/8
| 1.7/16
| 35/64
|
|
|
| 1
| 1.5/8
| 39/64
|
| 1.1/8
| 1.13/16
| 11/16
|
| 1.1/4
| 2
| 25/32
|
| 1.3/8
| 2.3/16
| 27/32
|
| 1.1/2
| 2.3/8
| 15/16
|
|
|
| Todas las dimensiones en pulgadas |
|
