Pneutorques NORBAR
Una línea completa de llaves de torque de rotación contínua, accionados por aire comprimido, con un rango de torque de hasta 73,500 libras*pié (ft-lbs). Gran cantidad de posibilidades, gracias a accesorios como: extensiones de punto, cajas de velocidad, diferentes tipos de accionamiento (manual, eléctrico, neumático, y/ó hidráulico).
Fabricados por NORBAR para otras marcas, tales como:
   GEDORE,
   MOUNTZ.
Serie Pneutorque PT1500
Modelo

Unidades

 500 1000 1000 1500 2000
Código - 18023 18022 18026 18021 18033
Torque mínimo libras*pié 66.0 140.0 140.0 220.0 300.0
Torque de salida libras*pié 370.0 740.0 740.0 1,110.0 1,450.0
Encastre de salida " 3/4 3/4 1 1 1
Velocidad libre RPM 35.0 15.0 15.0 9.0 6.0
Radio de giro (R) mm 36.0 36.0 36.0 36.0 36.0
Largo (L) mm 126.0 128.0 301.0 301.0 301.0
Peso kg 8.1 8.1 8.1 8.1 8.1











Extensiones de punta para la Serie PT1500 (y HT15)
Modelo

Unidades

 6 9 12 15 18
Código - 18349.006 18349.009 18349.012 18349.015 18349.018
Largo (L) mm 178.0 258.0 328.0 409.0 476.8
Peso kg 3.1 3.8 4.3 5.5 6.1

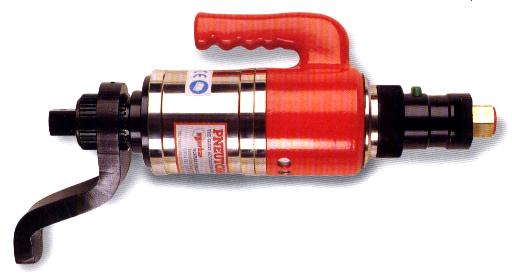

Pneutorque Serie SD (Small Diameter)
Modelo

Unidades

 2700 5500 2700.MTS 5500.MTS 2700.AUT 5500.AUT
Caja manual - No No Sí Sí No No
Caja automática - No No No No Sí Sí
Código - 18027 18028 18027.MTS 18028.MTS 18027.AUT 18028.AUT
Torque mínimo libras*pié 650.0 885.0 650.0 885.0 650.0 885.0
Torque de salida libras*pié 2,000 4,000.0 2,000 4,000.0 2,000 4,000.0
Encastre de salida " 1 1.1/2 1 1.1/2 1 1.1/2
Velocidad libre  RPM 5.0 2.5 25.0 12.5 25.0 12.5
Radio de giro (R) mm 54.0 59.5 54.0 59.5 54.0 59.5
Largo (L) mm 437.0 512.0 524.0 598.0 506.0 581.0
Peso kg 16.5 21.9 20.0 25.4 20.0 25.4

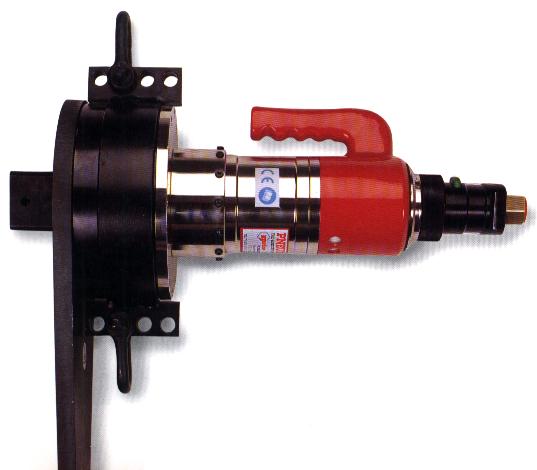

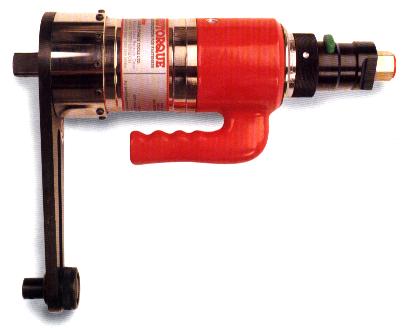

Pneutorque Serie Standard, sin caja de velocidad
Modelo

Unidades

 1 1 1A 2 5 6
Código - 16031 16011 16097 16013 16015 16017
Torque mínimo libras*pié 120.0 120.0 200.0 380.0 650.0 650.0
Torque de salida libras*pié 500.0 500.0 900.0 1,250.0 2,500.0 2,500.0
Encastre de salida " 3/4 1 1 1 1 1.1/2
Velocidad libre  RPM - - - - - -
Radio de giro (R) mm 54.0 54.0 54.0 54.0 59.5 59.5
Largo (L) mm 368.0 373.0 373.0 373.0 424.0 430.0
Peso kg 12.8 12.8 13.3 13.3 16.5 16.5
Modelo

Unidades

 7 9 11 13 14
Código - 16066 16072 16046 16052 16045
Torque mínimo libras*pié 1,300.0 2,000.0 3,250.0 10,000.0 16,500.0
Torque de salida libras*pié 4,500.0 7,000.0 14,700.0 35,000.0 73,500.0
Encastre de salida " 1.1/2 1.1/2 2.1/2 2.1/2 3.1/2
Velocidad libre  RPM - - - - -
Radio de giro (R) mm 72.0 92.0 106.0 157.5 157.5
Largo (L) mm 457.0 452.0 546.3 629.0 726.0
Peso kg 26.0 32.7 51.9 109.1 129.8
Pneutorque Serie Standard, con caja manual
Modelo

Unidades

 1 MTS 1 MTS 1A MTS 2 MTS  5 MTS 6 MTS
Código - 16031.MTS 16011.MTS 16097.MTS 16013.MTS 16015.MTS 16017.MTS
Torque mínimo libras*pié 120.0 120.0 200.0 380.0 650.0 650.0
Torque de salida libras*pié 500.0 500.0 900.0 1,250.0 2,500.0 2,500.0
Encastre de salida " 3/4 1 1 1 1 1.1/2
Velocidad libre  RPM 150.0 150.0 75.0 45.0 25.0 25.0
Radio de giro (R) mm 54.0 54.0 54.0 54.0 59.5 59.5
Largo (L) mm 454.0 459.0 459.0 459.0 510.0 516.0
Peso kg 16.3 16.3 16.8 16.8 20.0 20.0
Modelo

Unidades

 7 MTS 9 MTS 11 MTS 13 MTS 14 MTS
Código - 16066.MTS 16072.MTS 16046.MTS 16052.MTS 16045.MTS
Torque mínimo libras*pié 1,300.0 2,000.0 3,250.0 10,000.0 16,500.0
Torque de salida libras*pié 4,500.0 7,000.0 14,700.0 35,000.0 73,500.0
Encastre de salida " 1.1/2 1.1/2 2.1/2 2.1/2 3.1/2
Velocidad libre  RPM 12.5 9.0 6.0 1.5 1.0
Radio de giro (R) mm 72.0 92.0 106.0 157.5 157.5
Largo (L) mm 543.0 538.0 632.4 716.0 812.0
Peso kg 29.5 36.2 55.4 112.6 133.3

Pneutorque Serie Standard, con caja automática
Modelo

Unidades

 1 1 1A 2 5 6
Código - 16031.AUT 16011.AUT 16097.AUT 16013.AUT 16015.AUT 16017.AUT
Torque mínimo libras*pié 120.0 120.0 200.0 380.0 650.0 650.0
Torque de salida libras*pié 500.0 500.0 900.0 1,250.0 2,500.0 2,500.0
Encastre de salida " 3/4 1 1 1 1 1.1/2
Velocidad libre  RPM 150.0 150.0 75.0 45.0 25.0 25.0
Radio de giro (R) mm 54.0 54.0 54.0 54.0 59.5 59.5
Largo (L) mm 437.0 442.0 442.0 442.0 493.0 499.0
Peso kg 16.3 16.3 16.8 16.8 20.0 20.0
Modelo

Unidades

 7 MTS 9 MTS
Código - 16066.AUT 16072.AUT
Torque mínimo libras*pié 1,300.0 2,000.0
Torque de salida libras*pié 4,500.0 7,000.0
Encastre de salida " 1.1/2 1.1/2
Velocidad libre  RPM 12.5 9.0
Radio de giro (R) mm 72.0 92.0
Largo (L) mm 526.0 521.0
Peso kg 29.5 36.2
Extensiones de punta
Para modelos

Unidades

 1 1 & 2 5 7 9 2700
Encastre de salida " 3/4 1 1 1.1/2 1.1/2 1
Largo nominal:  6 " Código 16480.006 16542.006 16694.006   no existe no existe 16696.006
Largo efectivo mm 150.5 146.0 145.0 - - 138.0
Peso - 2.9 5.1 5.4 - -  5.3
Largo nominal:  9 " Código 16480.009 16542.009 16694.009 16900.009 16901.009 16696.009
Largo efectivo mm 226.5 222.0 221.0 252.0 250.0 214.0
Peso - 3.7 6.2 6.8 18.7 18.9 6.7
Largo nominal: 12 " Código 16480.012 16542.012 16694.012 16900.012 16901.012 16696.012
Largo efectivo mm 302.5 298.0 298.0 328.0 326.0 290.0
Peso - 4.5 7.4 8.2 21.4 21.6 8.1
Largo nominal: 15 " Código no existe 16542.015 16694.015 16900.015 16901.015 16696.015
Largo efectivo mm - 374.0 375.0 404.0 402.0 367.0
Peso - - 8.7 9.6 24.1 24.3 9.5
Largo nominal: 18 " Código no existe 16542.018 16694.018 no existe no existe 16696.018
Largo efectivo mm - 450.0 450.5 -  - 443.0
Peso - - 8.7 9.6 - - 10.9
Largo nominal: 24 " Código no existe no existe 16694.024 no existe no existe 16696.024
Largo efectivo mm - - 599.5 -  - 592.0
Peso - - - 12.0 - - 12.3

Otros accesorios para la Serie Pneutorque

Transductores
 - un amplio rango le permite efectuar un ajuste preciso (+/- 1.0 %)

Disponibles en unidades de Nm, ó libras*pié.

Gran cantidad de combinaciones posibles con los accesorios existentes:
 - brazos de reacción especiales
 - extensiones de puntas
 - cajas de velocidad
 - transductores

Tenemos otros multiplicadores con capacidades superiores a los 83,333 libras*pié.
Tome contacto con nosotros para poder ofrecerle la herramienta adecuada.
