Tuercas tensionadoras mecánicas, serie H850

Descripción

Tuerca para aplicaciones de temperaturas altas y espacios estándar.

Para aplicaciones expuestas a temperatura elevadas, donde no hay restricciones de espacio, ya que ocupan el mismo espacio que una tuerca pesada.

Tuercas tensionadoras mecánicas, serie H850

Ficha Técnica

Serie imperial
Denominación Rosca Tuerca       Pernos secundarios   Arandela   Fuerza de apriete Torque requerido Peso

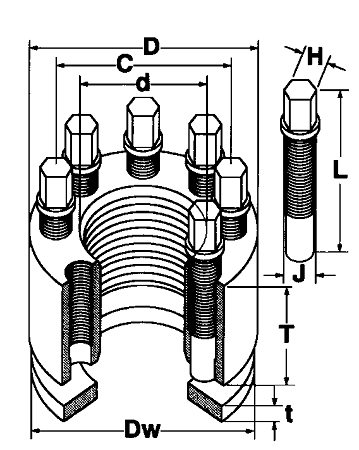

  d D T C L Cant. J H Dw t
- " mm mm mm mm - " " mm mm libras ft*lbs kg
H850-062-.../w 5/8 35.1 15.2 25.1 29.2 4 1/4 3/16 34.3 - 20,400.0 14.0 0.1
H850-075-.../w 3/4 38.1 15.2 28.7 29.2 4 1/4 3/16 37.3 - 20,400.0 14.0 0.1
H850-087-.../w 7/8 43.7 15.2 32.0 29.2 6 1/4 3/16 40.6 - 30,600.0 14.0 0.1
H850-100-?/w 1 48.3 21.6 36.8 37.8 6 5/16 1/4 48.3 - 48,600.0 27.0 0.3
H850-112-?/w 1.1/8 53.1 21.6 40.4 37.8 6 5/16 1/4 51.6 - 48,600.0 27.0 0.3
H850-125-?/w 1.1/4 61.0 29.2 46.0 48.5 6 M10 5/16 59.2 - 64,800.0 27.0 0.5
H850-137-?/w 1.3/8 67.3 29.2 51.3 48.5 6 M10 5/16 63.5 - 73,800.0 49.0 0.7
H850-150-?/w 1.1/2 73.7 29.2 56.6 48.5 6 M10 5/16 69.3 - 98,400.0 49.0 0.7
H850-162-?/w 1.5/8 81.3 34.3 59.7 55.4 6 7/16 11/32 74.9 - 98,400.0 49.0 1.1
H850-175-?/w 1.3/4 87.6 34.3 65.8 57.9 6 1/2 3/8 82.0 - 129,600.0 75.0 1.3
H850-187-?/w 1.7/8 94.0 34.3 65.8 57.9 6 1/2 3/8 82.0 - 175,200.0 114.0 1.4
H850-200-.../w 2 124.5 43.2 73.9 71.4 6 5/8 1/2 94.5 - 175,200.0 114.0 2.0
H850-225-.../w 2.1/4 106.7 55.9 79.0 84.1 6 5/8 1/2 99.6 - 175,200.0 114.0 2.9
H850-250-.../w 2.1/2 113.0 55.9 87.1 84.1 8 5/8 1/2 107.2 - 285,600.0 233.0 3.1
H850-275-.../w 2.3/4 119.4 61.0 93.7 89.2 8 5/8 1/2 113.3 - 285,600.0 233.0 3.5
H850-300-.../w 3 132.1 61.0 100.3 89.2 10 5/8 1/2 119.9 - 428,400.0 233.0 4.4
H850-325-.../w 3.1/4 138.4 61.0 105.4 89.2 12 5/8 1/2 126.0 - 428,400.0 233.0 4.8
H850-350-.../w 3.1/2 144.8 71.1 111.8 99.3 14 5/8 1/2 132.1 - 571,200.0 233.0 6.1
H850-375-.../w 3.3/4 151.1 71.1 118.1 99.3 16 5/8 1/2 138.7 - 571,200.0 233.0 6.1
H850-400-.../w 4 163.8 71.1 124.5 99.3 18 5/8 1/2 145.0 - 642,600.0 233.0 7.4

Serie milimétrica
Denominación Rosca Tuerca       Pernos secundarios   Arandela   Fuerza de apriete Torque requerido Peso
  d D T C L Cant. J H Dw t
- mm mm mm mm mm - " " mm mm libras ft*lbs kg
H850-M20-.../w M20 39.0 15.0 29.0 29.0 4 1/4 3/16 38.0 - 15,120.0 10.0 0.1
H850-M24-.../w M24 48.0 22.0 37.0 38.0 6 5/16 1/4 48.0 - 21,825.0 12.0 0.3
H850-M27-.../w M27 53.0 22.0 40.0 38.0 6 5/16 1/4 52.0 - 28,800.0 16.0 0.3
H850-M30-.../w M30 59.0 22.0 46.0 38.0 6 5/16 1/4 56.0 - 35,100.0 20.0 0.4
H850-M33-.../w M33 65.0 29.0 51.0 49.0 6 M10 5/16 64.0 - 43,650.0 30.0 0.6
H850-M36-.../w M36 70.0 29.0 57.0 49.0 6 M10 5/16 69.0 - 51,480.0 35.0 0.7
H850-M39-.../w M39 74.0 29.0 57.0 49.0 6 M10 5/16 69.0 - 62,010.0 43.0 0.7
H850-M42-.../w M42 81.0 34.0 61.0 55.0 6 7/16 11/32 75.0 - 70,560.0 54.0 1.1
H850-M45-.../w M45 88.0 34.0 66.0 58.0 6 1/2 3/8 82.0 - 83,340.0 71.0 1.3
H850-M48-.../w M48 94.0 34.0 66.0 58.0 6 1/2 3/8 82.0 - 93,690.0 80.0 1.5
H850-M52-.../w M52 99.0 43.0 74.0 71.0 6 5/8 1/2 94.0 - 112,635.0 121.0 2.0
H850-M56-.../w M56 107.0 43.0 79.0 71.0 6 5/8 1/2 100.0 - 129,915.0 140.0 2.4
H850-M60-.../w M60 113.0 56.0 87.0 84.0 8 5/8 1/2 107.0 - 148,140.0 120.0 3.4
H850-M64-.../w M64 113.0 56.0 87.0 84.0 8 5/8 1/2 107.0 - 172,080.0 139.0 3.3
H850-M72-.../w M72 124.0 61.0 100.0 89.0 8 5/8 1/2 120.0 - 224,730.0 181.0 4.2
H850-M80-?/w M80 132.0 61.0 103.0 89.0 10 5/8 1/2 126.0 - 284,355.0 184.0 4.4
H850-M90-.../w M90 145.0 71.0 113.0 99.0 14 5/8 1/2 132.0 - 368,775.0 170.0 6.1
H850-M100-?/w M100 157.0 71.0 123.0 99.0 16 5/8 1/2 144.0 - 463,950.0 187.0 7.0
