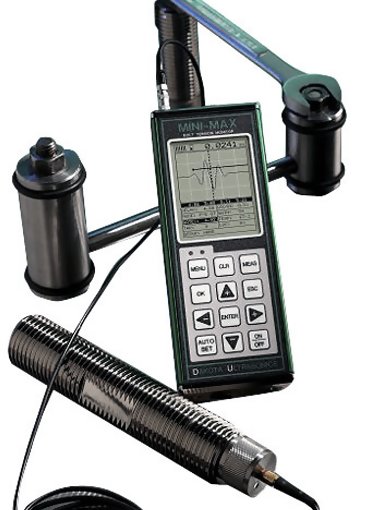

Extensiómetro ultrasónico
Descripción
Es el método más exacto para medir la extensión del perno, y conociendo las dimensiones (diámetro, largo) y las características (material) del perno, nos indica la fuerza de apriete generada.
El sistema incluye:
- Unidad y caja de transporte
- Cable transductor de 10 ” ó 20 ” con conectores BNC a MicroDot
- 1 Transductor, de su libre elección (los asesoramos)
- Cable de fuerza
- Cable RS232 de transferencia DB9 M/F
- 4 oz. De líquido acoplante
- Manual de Operación & Referencia en castellano
- Lista de precios para los transductores y accesorios
Ficha Técnica
| Características del equipo | ||
|---|---|---|
| Largo mínimo del perno: | 12.7 | mm |
| Largo máximo del perno: | 6,096.0 | mm |
| Ancho: | 215.9 | mm |
| Altura | 165.1 | mm |
| Profundidad: | 50.8 | mm |
| Resolución: | 0.0001 | mm |
| Resolución (NASA) | 0.0001 | ns |
| Frecuencia de 1.00 MHz: | sí | |
| Frecuencia de 2.25 MHz: | sí | |
| Frecuencia de 5.00 MHz: | sí | |
| Frecuencia de 7.50 MHz: | ||
| Frecuencia de 10.00 MHz: | ||
| Teclado táctil sellada: | sí | |
| Autoregulación del voltaje (100-240 VAC): | sí | |
| Autoregulación de la frecuencia (47 - 63 Hz): | sí | |
| Rango de temperatura de trabajo: (0 - 40 °C): | sí | |
| Salida RS232: | sí | |
| Salida 0 a 10 V (análogo): | sí | |
| 1 Transductor, de su libre elección, incluído: | sí | |
| Memoria RAM no volátil(suficiente para 8,000 pernos, 40,000 mediciones): | 16.0 | MB |
| El sistema USM-13 Bolt Meter incluye: | ||
| Unidad y caja de transporte | ||
| Cable transductor de 10 ” ó 20 ” con conectores BNC a MicroDot | ||
| 1 Transductor, de su libre elección (los asesoramos) | ||
| Cable de fuerza | ||
| Cable RS232 de transferencia DB9 M/F | ||
| 4 oz. De líquido acoplante | ||
| Manual de Operación & Referencia en castellano | ||
| Lista de precios para los transductores y accesorios | ||
| Transductores disponibles: | ||
| ø1/8 “,5.00 MHz, magnético | ||
| ø1/8 “, 10.00 MHz, magnético | ||
| ø1/4 “,5.00 MHz, magnético | ||
| ø1/2 “,5.00 MHz, magnético | ||
| ø1/2 “,2.25 MHz, magnético | ||
| ø3/4 “,5.00 MHz, magnético | ||
| ø3/4 “,2.25 MHz, magnético | ||
| Accesorios disponibles: | ||
| Cables transductores | ||
| Líquido acoplante | ||
| Cable RS232 de transferencia DB9 M/F | ||
| Manual de Operación & Referencia en castellano |
