Características de los pernos imperiales
Características de los pernos imperiales
La resistencia del perno está determinada por su diámetro y por el material del cual está hecho. Las dimensiones de los pernos están descritas más abajo.
La resistencia y tipo de acero del perno están marcados en alto relieve en la cabeza de los pernos. Los pernos de la serie imperial (pulgadas) usados en mecánica están fabricados según la SAE, norma J429; mientras que los pernos usados en estructuras están fabricados según las normas de la ASTM.
Dimensiones del perno según información de:
- ANSI B18.2.1 (Hexagonal y Heavy Hex)
- ASTM A325 and A490 (Pernos estructurales)
- AISC Manual of Steel Construction (Todos)
Designaciones para pernos según SAE
| Grado | Diámetros | Resistencia | Material | Marca | |
|---|---|---|---|---|---|
| SAE | de | a la tracción | |||
| No. | mín. | max. | psi | ||
| 1 |
1/4 1.5/8 |
1.1/2 4 |
60,000 55,000 |
Acero de poco carbono
|
|
| 2 |
1/4 7/8 |
1/4 1.1/2 |
74,000 60,000 |
Acero de poco carbono
|
|
| 3 |
1/4 9/16 |
1/2 5/8 |
110,000 100,000 |
Acero con contenido mediano de carbono y trabajado en frío
|
 |
| 5 |
1/4 1.1/8 |
1 1.1/2 |
120,000 105,000 |
Acero con contenido mediano de carbono, bonificado y revenido
|
 |
| 5.1 | 3/8 | 85,000 |
Acero con contenido mediano de carbono, bonificado y revenido; montado con washer
|
 |
|
| 5.2 | 1/4 | 1 | 120,000 |
Acero martensítico con contenido mediano de carbono, bonificado y revenido
|
 |
| 7 | 1/4 | 1.1/2 | 133,000 |
Acero aleado con contenido mediano de carbono, bonificado y revenido
|
 |
| 8 | 1/4 | 1.1/2 | 150,000 |
Acero aleado con contenido mediano de carbono, bonificado y revenido
|
 |
| 8.2 | 1/4 | 1 | 150,000 |
Acero martensítico con pequeño contenido de carbono, bonificado y revenido
|
 |
Designaciones para pernos según ASTM
| Grado | Diámetros | Resistencia | Material | Marca | |
|---|---|---|---|---|---|
| SAE | de | a la tracción | |||
| No. | mín. máx. | psi | |||
|
A307 |
1/4 1.5/8
|
1.1/2 4 |
60,000 55,000 |
Acero de poco carbono |  |
|
A325 Tipo 1 |
1/2 1.1/8 |
1 1.1/2 |
120,000 105,000
|
Acero con contenido mediano de carbono, bonificado y revenido |  |
|
A325 Tipo 2 |
1/2 1.1/8 |
1 1.1/2 |
120,000 105,000
|
Acero martensítico con pequeño contenido de carbono, bonificado y revenido |  |
|
A325 Tipo 3
|
1/2 1.1/8 |
1 1.1/2 |
120,000 105,000 |
Acero resistente al tiempo, bonificado y revenido |  |
| A449 |
1/4 1.1/8 1.3/4 |
1 1.1/2 3 |
120,000 105,000 90,000
|
Acero con contenido mediano de carbono, bonificado y revenido |  |
|
A490 Tipo 1
|
1/4 | 1.1/2 | 150,000 | Acero aleado, bonificado y revenido |  |
|
A490 Tipo 3
|
1/4 | 1.1/2 | 150,000 | Acero resistente al tiempo, bonificado y revenido |  |

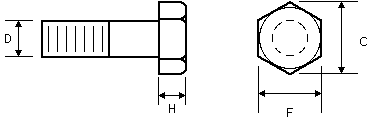

Cabezas hexagonales
| D | F | C | H |
|---|---|---|---|
| 1/4 | 7/16 | 1/2 | 3/16 |
| 3/8 | 9/16 | 5/8 | 1/4 |
| 1/2 | 3/4 | 7/8 | 3/8 |
| 5/8 | 15/16 | 01/01/2016 | 7/16 |
| 3/4 | 1.1/8 | 1.5/16 | 1/2 |
| 7/8 | 1.5/16 | 1.1/2 | 9/16 |
| 1 | 1.1/2 | 1.3/4 | 11/16 |
| 1.1/8 | 1.11/16 | 1.15/16 | 3/4 |
| 1.1/4 | 1.7/8 | 2.3/16 | 7/8 |
| 1.3/8 | 2.1/16 | 2.3/8 | 15/16 |
| 1.1/2 | 2.1/4 | 2.5/8 | 1 |
| 1.3/4 | 2.5/8 | 3 | 1.3/16 |
| 2 | 3 | 3.7/16 | 1.3/8 |
| 2.1/4 | 3.3/8 | 3.7/8 | 1.1/2 |
| 2.1/2 | 3.3/4 | 4.5/16 | 1.11/16 |
| 2.3/4 | 4.1/8 | 4.3/4 | 1.13/16 |
| 3 | 4.1/2 | 5.3/16 | 2 |
| 3.1/4 | 4.7/8 | 5.5/8 | 2./16 |
| 3.1/2 | 5.1/4 | 6.1/16 | 2.5/16 |
| 3.3/4 | 5.5/8 | 6.1/2 | 2.1/2 |
| 4 | 6 | 6.15/16 | 2.11/16 |
| Todas las dimensiones en pulgadas | |||
Cabezas hexagonales, serie pesada (Heavy Hex)
| D | F | C | H |
|---|---|---|---|
| 1/2 | 7/8 | 1 | 3/8 |
| 5/8 | 1.1/16 | 1.1/4 | 7/16 |
| 3/4 | 1.1/4 | 1.7/16 | 1/2 |
| 7/8 | 1.7/16 | 1.11/16 | 9/16 |
| 1 | 1.5/8 | 1.7/8 | 11/16 |
| 1.1/8 | 1.13/16 | 2.1/16 | 3/4 |
| 1.1/4 | 2 | 2.5/16 | 7/8 |
| 1.3/8 | 2.3/16 | 2.1/2 | 15/16 |
| 1.1/2 | 2.3/8 | 2.3/4 | 1 |
| 1.3/4 | 2.3/4 | 3.3/16 | 1.3/16 |
| 2 | 3.1/8 | 3.5/8 | 1.3/8 |
| 2.1/4 | 3.1/2 | 4.1/16 | 1.1/2 |
| 2.1/2 | 3.7/8 | 4.1/2 | 1.11/16 |
| 2.3/4 | 4.1/4 | 4.15/16 | 1.13/16 |
| 3 | 4.5/8 | 5.5/16 | 2 |
| 3.1/4 | 5 | ||
| 3.1/2 | 5.3/8 | ||
| 3.3/4 | 5.3/4 | ||
| 4 | 6.1/8 | ||
| Todas las dimensiones en pulgadas | |||
Pernos estructurales
| D | F | H | |
|---|---|---|---|
| 1/2 | 7/8 | 5/16 | |
| 5/8 | 1.1/16 | 25/64 | |
| 3/4 | 1.1/4 | 15/32 | |
| 7/8 | 1.7/16 | 35/64 | |
| 1 | 1.5/8 | 39/64 | |
| 1.1/8 | 1.13/16 | 11/16 | |
| 1.1/4 | 2 | 25/32 | |
| 1.3/8 | 2.3/16 | 27/32 | |
| 1.1/2 | 2.3/8 | 15/16 | |
| Todas las dimensiones en pulgadas | |||
