Cilindros
hidráulicos de doble efecto |
|
|
COF:
|
Retorno por aceite, de pistón hueco
|
|
Recomendados para las trabajos de tensionado,
extracción y jalado. Estos cilindros tienen el pistón con hueco
pasante, lo que aparte de la función normal del empuje, le permite también
las acciones de jalado mediante un cable ó una barra, que pueden ser
fijados en la cabeza del pistón. Esta serie es con retorno por aceite. Su tratamiento nitrurado integral (interno y externo) los protegen de la
corrosión y los recomienda para todos los trabajos en ambientes
difíciles, aún debajo del agua ó en la industria química.
Todos los modelos son hechos de una pieza sólida, sin soldaduras, y
vienen suministrados con dos conecciones 3/8" NPT, acopladas con conectores rápidos
ADG70F y válvula de sobrepresión.
Los cilindros con capacidad mayor de 30 toneladas vienen con pernos de
carga. La tecnología de esta serie, conjuntamente con la extrema dureza
del material permite que estos cilindros trabajen con cargas excéntricas de hasta 8%
de la carga nominal, mientras que sus dimensiones reducidas facilitan el
manipuleo en comparación con cilindros de otras marcas. Son suministrados
normalmente con cabezales huecos "ACTL" y lisos, pero pueden ser
suministrados con otros cabezales según la tabla adjunta.
|
|
Modelo |
Ce
N |
Ce
E |
CjN |
Cj
E |
S |
S
E |
VdA |

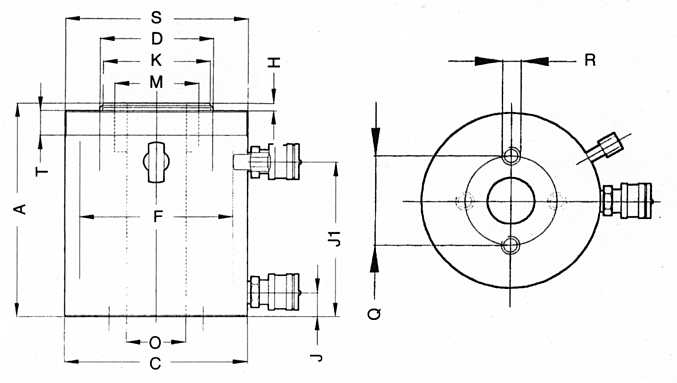

Dimensiones en mm |
Peso |
|
T
|
(kN) |
t
|
(kN) |
mm |
cm3 |
cm3 |
A |
C |
D |
F |
H |
J |
J1 |
K |
M |
O |
Q |
R |
S |
T |
kg |
|
COF03004 |
34.1 |
334.0 |
17.9 |
175.9 |
100.0 |
477.0 |
251.0 |
196.0 |
115.0 |
70.0 |
90.0 |
2.0 |
21.0 |
152.0 |
57.5 |
M72x1.5 |
34.0 |
65.0 |
2xM10 |
M115x2.0 |
20.0 |
13.1 |
COF03006 |
34.1 |
334.0 |
17.9 |
175.9 |
150.0 |
716.0 |
377.0 |
246.0 |
115.0 |
70.0 |
90.0 |
2.0 |
21.0 |
202.0 |
57.5 |
M72x1.5 |
34.0 |
65.0 |
2xM10 |
M115x2.0 |
20.0 |
15.8 |
COF03010 |
34.1 |
334.0 |
17.9 |
175.9 |
250.0 |
1,193.0 |
628.0 |
346.0 |
115.0 |
70.0 |
90.0 |
2.0 |
21.0 |
302.0 |
57.5 |
M72x1.5 |
34.0 |
65.0 |
2xM10 |
M115x2.0 |
20.0 |
21.3 |
COF06003 |
60.1 |
589.6 |
31.5 |
309.3 |
75.0 |
632.0 |
331.0 |
186.0 |
165.0 |
100.0 |
125.0 |
2.0 |
26.0 |
134.0 |
81.5 |
M72x1.5 |
54.5 |
90.0 |
4xM10 |
M165x4.0 |
25.0 |
25.6 |
COF06004 |
60.1 |
589.6 |
31.5 |
309.3 |
100.0 |
842.0 |
442.0 |
211.0 |
165.0 |
100.0 |
125.0 |
2.0 |
26.0 |
159.0 |
81.5 |
M72x1.5 |
54.5 |
90.0 |
4xM10 |
M165x4.0 |
25.0 |
28.5 |
COF06006 |
60.1 |
589.6 |
31.5 |
309.3 |
150.0 |
1,264.0 |
663.0 |
261.0 |
165.0 |
100.0 |
125.0 |
2.0 |
26.0 |
209.0 |
81.5 |
M72x1.5 |
54.5 |
90.0 |
4xM10 |
M165x4.0 |
25.0 |
34.3 |
COF06010 |
60.1 |
589.6 |
31.5 |
309.3 |
250.0 |
2,106.0 |
1,105.0 |
361.0 |
165.0 |
100.0 |
125.0 |
2.0 |
26.0 |
309.0 |
81.5 |
M72x1.5 |
54.5 |
90.0 |
4xM10 |
M165x4.0 |
25.0 |
45.8 |
|
T
|
(kN) |
t
|
(kN) |
mm |
cm3 |
cm3 |
A |
C |
D |
F |
H |
J |
J1 |
K |
M |
O |
Q |
R |
S |
T |
kg |
COF10003 |
96.6 |
947.0 |
57.9 |
567.6 |
75.0 |
1,015.0 |
608.0 |
214.0 |
215.0 |
130.0 |
165.0 |
4.0 |
36.0 |
155.0 |
117.5 |
M102x1.5 |
80.5 |
130.0 |
4xM12 |
M215x4.0 |
35.0 |
47.5 |
COF10006 |
96.6 |
947.0 |
57.9 |
567.6 |
150.0 |
2,029.0 |
1,216.0 |
289.0 |
215.0 |
130.0 |
165.0 |
4.0 |
36.0 |
230.0 |
117.5 |
M102x1.5 |
80.5 |
130.0 |
4xM12 |
M215x4.0 |
35.0 |
61.0 |
COF10010 |
96.6 |
947.0 |
57.9 |
567.6 |
250.0 |
3,382.0 |
2,027.0 |
389.0 |
215.0 |
130.0 |
165.0 |
4.0 |
36.0 |
330.0 |
117.5 |
M102x1.5 |
80.5 |
130.0 |
4xM12 |
M215x4.0 |
35.0 |
79.1 |
COF15008 |
146.4 |
1,434.9 |
76.3 |
747.7 |
20.0 |
4,100.0 |
2,138.0 |
349.0 |
247.0 |
150.0 |
190.0 |
4.0 |
36.0 |
284.0 |
127.5 |
M112x1.5 |
80.5 |
- |
- |
- |
- |
100.0 |
COF20008 |
201.9 |
1,979.2 |
94.2 |
923.7 |
200.0 |
5,655.0 |
2,639.0 |
380.0 |
297.0 |
190.0 |
230.0 |
5.0 |
37.0 |
305.0 |
167.5 |
M135x1.5 |
103.0 |
- |
- |
- |
- |
159.8 |
|
