Gama de pernos y tuercas tensionadoras mecánicos

Ficha Técnica

Tipo Dibujo Descripción Aplicaciones Material Diámetro Temperatura
  Mín. Máx. Mín. Máx.
  " " °C °C

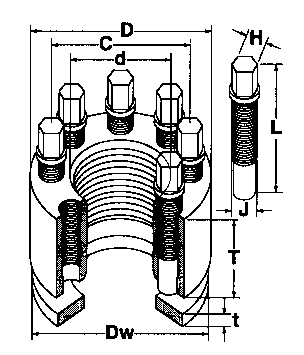

MT MT Tuerca standard con pernos secundarios hexagonales. Las tuercas tensionadores mecánicas reemplazan las tuercas standard. No requiere modificaciones, se usan los pernos antiguos ya existentes y caben en el mismo espacio que una tuerca pesada. 4140 HT 3/4 6 -70 260
CY CY Tuerca de alta resistencia con pernos secundarios hexagonales. Para ser usados con pernos grado 8 y espárragos de alta precarga. Caben en el mismo espacio que una tuerca pesada. 4340 HT 3/4 6 -100 260
MTSX MTSX Tuerca de muy alta resistencia con pernos secundarios hexagonales y lubricante Moly. Para torques bajos en pernos grandes y espárragos con tensiones elevadas. 4140 HT 4.1/4 6 -70 260

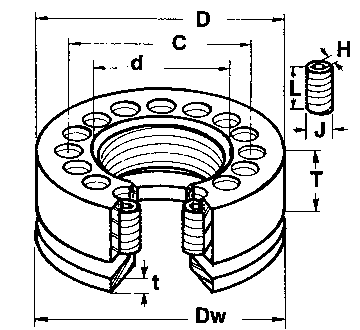

SJX SJX Trabador compacto con pernos secundarios prisioneros. Aplicaciones de fuerzas standard, pero con poco espacio en la parte superior, ó donde se enrosca la tuerca unas pocas vueltas. 4140 HT 3/4 6 -70 260
SMX SMX Tuerca de molinos con pernos secundarios prisioneros. Para ruedas de acople y freno en motores serie 600 y 800. Reemplazan las tuercas de los fabricantes originales, generando la misma precarga. 4140 HT 3/4 4 -70 260

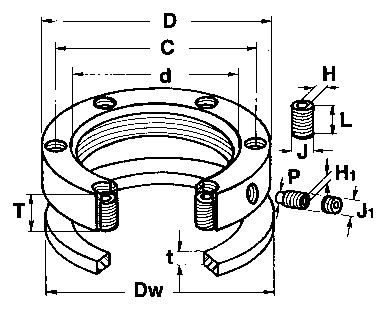

NI NI Tuerca de rodamientos con pernos secundarios prisioneros. Para el reemplazo directo de tuercas AN y N. 4140 HT AN6 AN950 -70 260
MTA MTA Tuerca con pernos secundarios protegidos. Para las aplicaciones donde las cabezas de los pernos secundarios tienen que estar protegidas. 4140 HT 3/4 6 -70 260
STUD   Espárragos para todas las aplicaciones. Hechos según las especificaciones y necesidades del usuario. Fabricación de espárragos en los materiales más exóticos. 1) 3) 5)

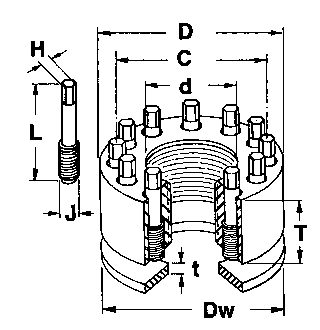

CN CN Tuerca para bielas con pernos secundarios hexagonales. Diseñados especialmente para los compresores reciprocantes, el diámetro de centros de los pernos secundarios es mayor para facilitar el montaje y desmontaje. 4140 HT 1 6 -70 260

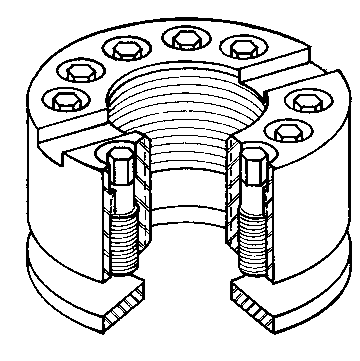

SP SP Tuerca para vástagos con pernos secundarios protegidos. Hechos según las especificaciones y necesidades del usuario. Método que usa poco torque para asegurar el pistón al vástago de los cilindros hidráulicos, sin necesidad de fijar estos a un banco de trabajo. 2) 4) 5)

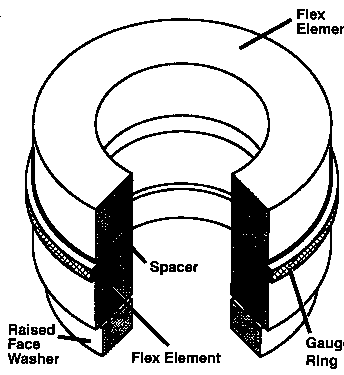

MLC MLC Celdas de carga. Hechos según las especificaciones y necesidades del usuario. Mide la fuerza de apriete con una arandela giratoria. 2) 4) 5)

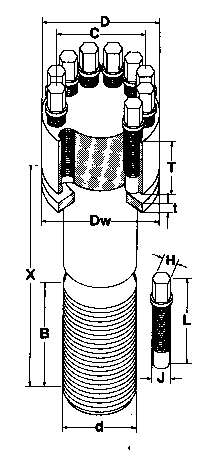

SB8 SB Perno standard con pernos secundarios hexagonales. Perno standard usado mayormente en aplicaciones de grado 5 y B7; el diámetro exterior es menor que el de una tuerca, por lo que puede ser usado en espacios restringidos. 4140 HT 3/4 6 -70 260
SB12 SB12 Perno de alta resistencia con pernos secundarios hexagonales. Perno de alta resistencia usado mayormente en aplicaciones de grado 8; ideal para aplicaciones de temperaturas bajas. 4340 HT 4140 HT 3/4 6 -100 260
SBU SBU Perno de muy alta resistencia con pernos secundarios hexagonales. Hechos según las especificaciones y necesidades del usuario. Los pernos más resistentes del mundo, con tensiones de hasta 300,000 psi (207 kg/mm2). 2) 4) 5)
SSJX SSJX Perno de muy alta resistencia con pernos secundarios hexagonales y lubricante Moly. Pernos que encajan en un avellanado standard. 4140 HT 3/4 6 -70 260

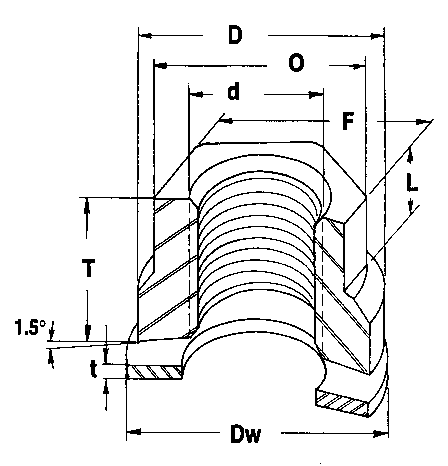

SX8 SX8 Tuercas flexibles para ser usada con pernos e incrementar su elasticidad. Estas tuercas reducen las altas tensiones en pernos de alta resistencia, ideales para reducir concentraciones de tensiones e incrementar la flexibilidad de los empaques. Este incremento de flexibilidad equivale a aumentar el largo del perno en 5 diámetros. Se utilizan con SB8, SB12, SSJX. 4140 HT 3/4 6 -70 260
SXU SXU Tuercas flexibles para ser usada con pernos de muy alta resistencia (SBU) e incrementar su elasticidad. Hechos según las especificaciones y necesidades del usuario. Estas tuercas reducen las altas tensiones en pernos hechos de materiales exóticos. Tienen las mismas características que las SX8, pero resisten mayores cargas. 2) 4) 5)
EB EB Pernos de expansión con tuercas tensionadoras. Hechos según las especificaciones y necesidades del usuario. Reemplazan los pernos de acople por interferencia en máquinas grandes, tales como turbinas. El diseño facilita el montaje y desmontaje. 1) 3) 5)
H650 H650 Tuerca con pernos secundarios hexagonales, para aplicaciones de temperaturas medianas. Puede ser usado en la mayor parte de pernos ó espárragos B7 sin modificación alguna. Diseñados para tensiones de 45,000 psi. A-193-B7 3/4 5 -70 345
H650X MT Tuerca con lubricante Moly, para aplicaciones de temperaturas medianas. Para pernos ó espárragos expuestos a mediana temperatura. Diseñados para tensiones de 45,000 psi, tiene menos pernos secundarios para un rápido montaje. A-193-B7 1.1/4 4 -70 345

H650T

H650TX

 MT Tuerca para aplicaciones de temperaturas medianas y espacios reducidos. Para aplicaciones expuestas a temperatura normal ó mediana y para espacios reducidos. Están lubricados con JL-G (H650T) y JL-M (H650TX). A-193-B7 1 6 -70 345

H850

H1050

 MT Tuerca para aplicaciones de temperaturas altas y espacios standard. Para aplicaciones expuestas a temperatura elevadas, donde no hay restricciones de espacio, ya que ocupan el mismo espacio que una tuerca pesada. A-193-B16 5/8 4 0 0 455 565

H850T

H1050T

 MT Tuerca para aplicaciones de temperaturas altas y espacios reducidos. Para aplicaciones expuestas a temperatura elevadas, con espacios reducidos. A-193-B16 1 6 0 455
H1200 MT Tuerca de acero inoxidable. Para aplicaciones alimentarias, corrosivas, no magnéticas, y temperaturas extremas,donde no hay restricciones de espacio, ya que ocupan el mismo espacio que una tuerca pesada. A-193-B8M 5/8 4 -250 650
H1200T MT Tuerca de acero inoxidable para espacios reducidos. Para aplicaciones alimentarias, corrosivas, no magnéticas y temperaturas extremas, y con espacios reducidos A-193-B8M 1 6 -250 650
