Tuercas tensionadoras mecánicas, serie CN

Serie imperial
Denominación Rosca

Tuerca

Pernos secundarios

Arandela

 Fuerza de apriete Torque requerido Peso

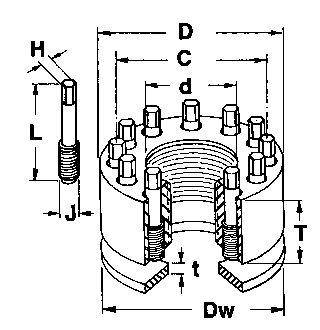

d D T C L Cant. J H Dw t
- "  mm mm mm mm -  "  "  mm mm libras ft*lbs kg
CN-100-…/w 1      69.9 25.4 57.2 25.4 4  5/16   1/4 69.9 4.8 48,600.0 Especial 0.8
CN-112-…/w 1.1/8 73.2 27.9 60.3 27.9 6  5/16   1/4 73.2 4.8 48,600.0 Especial 0.9
CN-125-…/w 1.1/4 76.2 27.9 63.5 27.9 6  5/16   1/4 76.2 4.8 64,800.0 Especial 1.0
CN-137-…/w 1.3/8 79.5 27.9 66.7 27.9 8   3/8  5/16 79.5 4.8 73,800.0 Especial 1.0
CN-150-…/w 1.1/2 95.3 38.1 79.4 38.1 6   3/8  5/16 95.3 6.4 98,400.0 Especial 2.0
CN-162-…/w 1.5/8 95.3 38.1 79.4 38.1 6   3/8  5/16 95.3 6.4 98,400.0 Especial 2.0
CN-175-…/w 1.3/4 101.6 38.1 85.7 38.1 8  7/16   3/8 101.6 6.4 129,600.0 Especial 2.3
CN-187-…/w 1.7/8 101.6 38.1 85.7 38.1 8   1/2  7/16 101.6 6.4 175,200.0 Especial 2.2
CN-200-.../w 2      106.7 38.1 88.9 38.1 12   1/2  7/16 106.7 6.4 175,200.0 Especial 2.4
CN-225-.../w 2.1/4 113.0 44.5 95.3 44.5 8   1/2  7/16 113.0 6.4 175,200.0 Especial 2.9
CN-250-.../w 2.1/2 124.5 44.5 101.6 44.5 12   5/8  9/16 124.5 6.4 285,600.0 Especial 3.5
CN-275-.../w 2.3/4 137.2 63.5 111.1 63.5 8   5/8  9/16 137.2 7.9 285,600.0 Especial 6.1
CN-300-.../w 3      149.9 63.5 117.5 63.5 8   5/8  9/16 149.9 7.9 428,400.0 Especial 7.4
CN-325-.../w 3.1/4 149.9 63.5 123.8 63.5 12   5/8  9/16 149.9 7.9 428,400.0 Especial 7.0
CN-350-.../w 3.1/2 162.6 63.5 130.2 63.5 12   5/8  9/16 162.6 7.9 571,200.0 Especial 7.8
CN-362-.../w 3.3/4 165.9 63.5 133.2 63.5 12   5/8  9/16 165.9 7.9 571,200.0 Especial 8.3
CN-375-.../w 3.5/8 175.3 63.5 136.5 63.5 16   5/8  9/16 175.3 7.9 571,200.0 Especial 9.1
CN-400-.../w 4      175.3 63.5 142.9 63.5 16   5/8  9/16 175.3 7.9 642,600.0 Especial 8.7
CN-425-.../w 4.1/4 188.0 81.3 157.5 81.3 12   3/4   5/8 188.0 9.7 806,400.0 Especial 13.1
CN-450-.../w 4.1/2 200.7 81.3 161.9 81.3 12   3/4   5/8 200.7 9.7 806,400.0 Especial 14.8
CN-475-.../w 4.3/4 200.7 81.3 168.3 81.3 16   3/4   5/8 200.7 9.7 907,200.0 Especial 13.9
CN-500-.../w 5      213.4 81.3 174.6 81.3 16   3/4   5/8 213.4 9.7 1,100,800.0 Especial 16.1
CN-525-.../w 5.1/4 219.7 81.3 181.0 81.3 16   3/4   5/8 219.7 9.7 1,108,800.0 Especial 17.0
CN-550-.../w 5.1/2 232.4 81.3 187.3 81.3 20   3/4   5/8 232.4 9.7 1,108,800.0 Especial 19.2
CN-575-.../w 5.3/4 238.8 81.3 193.7 81.3 20   3/4   5/8 238.8 9.7 1,209,600.0 Especial 19.6
CN-600-.../w 6      251.5 81.3 200.0 81.3 20   3/4   5/8 251.5 9.7 1,209,600.0 Especial 22.2
