Accesorios
hidráulicos |
|
|
|
|
|
Acoples rápidos
|
|
|
Los acoples rápidos pueden ser suministrados
en versión roscada, frente plano y/ó versión de cierre bayoneta, junto
con sus tapas protectoras. Se garantiza el uso y compatibilidad no sólo en
la línea Euro Press Pack, sino también en la mayoría de las otras marcas.
Notas sobre la versión de frente
plana
Hay que prestar atención a las ventajas que ofrecen estos
acoples, que enfatizan beneficios como: no goteo durante la etapa de acople
y desacople, seguro contra desacople involuntario, etc.
- Inclusión mínima de aire ó fluidos
externos en el circuito interno al momento de acoplar;
- pérdidas muy pequeñas al momento de
desacoplar;
- fácil limpieza de las partes a
juntar;
- la posibilidad de girar las partes
elimina la torsión en las mangueras (el acople no es rotativo);
- el sistema de acople brinda seguridad
contra desacoples involuntarios;
- para desacoplar hay que efectuar dos
movimientos distintos.
|
|
Código de los acoples
F = Acople hembra con conector roscado macho
M = Acople macho con conector roscado hembra
C = Capuchón protector para acople hembra
D = Capuchón protector para acople macho
X = Acople hembra con conector roscado hembra
|
|
Código de los acoples completos
|
|
K73F+M+C+D = K73
|
Acople rápido roscado de 3/8" NPT
|
|
K71F+M+C+D = K71
|
Acople rápido roscado de 1/4" NPT
|
|
KP73X+M = KP73
|
Acople rápido de frente plana de 3/8" NPT
|
|
KP71X+M = KP71
|
Acople rápido de frente plana de 1/4" NPT
|
|
K13X+M = K13
|
Acople rápido de bayoneta de 3/8" NPT 1000 bar
|
|
K11X+M = K11
|
Acople rápido de bayoneta de 1/4" NPT 1000 bar
|
|
K15X+M = K15
|
Acople rápido de bayoneta de 1/4" BSP 1500 bar
|
|
K20X+M = K20
|
Acople rápido de bayoneta de 1/4" NPT 2000 bar
|
|
Importante
La tuerca del
acople hembra debe ser roscado completamente en el acople macho, para hundir las
bolillas de las válvulas check incorporadas en los acoples; caso contrario, se
obstaculiza y/ó imposibilta el flujo.
No hay compatibilidad entre los diferentes tipos de acoples, salvo entre los
macho y hembra del mismo tipo.
|
|
|
|
|
|
|
|

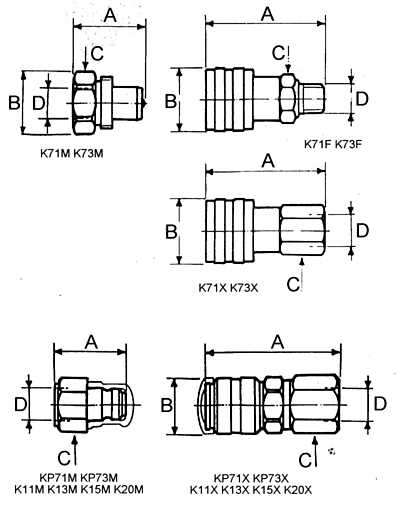

Modelo
|
P Nom
|
P Max
|
Flujo
|
Dimensiones en mm
|
Peso
|
Notas
|
|
-
|
bar
|
bar
|
l/min
|
A
|
B
|
C
|
D
|
g
|
|
|
|
|
K73F
|
700.0
|
1,400.0
|
40.0
|
74.0
|
35.5
|
25.0
|
3/8" NPT
|
200.0
|
Unión roscada
|
|
K73M
|
700.0
|
1,400.0
|
40.0
|
39.5
|
35.0
|
32.0
|
3/8" NPT
|
120.0
|
|
K73C
|
700.0
|
1,400.0
|
40.0
|
-
|
-
|
-
|
3/8" NPT
|
-
|
|
K73D
|
700.0
|
1,400.0
|
40.0
|
-
|
-
|
-
|
3/8" NPT
|
-
|
|
K73X
|
700.0
|
1,400.0
|
40.0
|
75.5
|
35.5
|
25.0
|
3/8" NPT
|
210.0
|
|
K71F
|
700.0
|
1,400.0
|
8.0
|
56.0
|
30.5
|
21.0
|
1/4" NPT
|
140.0
|
|
K71M
|
700.0
|
1,400.0
|
8.0
|
38.0
|
30.0
|
27.0
|
1/4" NPT
|
75.0
|
|
K71C
|
700.0
|
1,400.0
|
8.0
|
-
|
-
|
-
|
1/4" NPT
|
-
|
|
K71D
|
700.0
|
1,400.0
|
8.0
|
-
|
-
|
-
|
1/4" NPT
|
-
|
|
K71X
|
700.0
|
1,400.0
|
8.0
|
58.0
|
30.5
|
21.0
|
1/4" NPT
|
150.0
|
|
KP73X
|
700.0
|
1,800.0
|
25.0
|
60.0
|
29.0
|
24.0
|
3/8" NPT
|
220.0
|
Unión de frente plana
|
|
KP73M
|
700.0
|
1,800.0
|
25.0
|
50.0
|
29.0
|
24.0
|
3/8" NPT
|
100.0
|
|
KP71X
|
700.0
|
1,800.0
|
25.0
|
58.0
|
24.0
|
22.0
|
1/4" NPT
|
210.0
|
|
KP71M
|
700.0
|
1,800.0
|
25.0
|
48.0
|
24.0
|
22.0
|
1/4" NPT
|
90.0
|
|
K13X
|
1,000.0
|
2,600.0
|
7.0
|
60.5
|
27.0
|
24.0
|
3/8" NPT
|
173.0
|
Unión de bayoneta
|
|
K13M
|
1,000.0
|
2,600.0
|
7.0
|
37.0
|
-
|
24.0
|
3/8" NPT
|
70.0
|
|
K11X
|
1,000.0
|
2,600.0
|
7.0
|
58.5
|
27.0
|
19.0
|
1/4" NPT
|
140.0
|
|
K11M
|
1,000.0
|
2,600.0
|
7.0
|
36.0
|
-
|
22.0
|
1/4" NPT
|
60.0
|
|
K15X
|
1,500.0
|
3,000.0
|
7.0
|
57.0
|
27.0
|
19.0
|
1/4" BSP
|
140.0
|
|
K15M
|
1,500.0
|
3,000.0
|
7.0
|
36.0
|
-
|
22.0
|
1/4" BSP
|
65.0
|
|
K20X
|
2,000.0
|
4,000.0
|
7.0
|
67.0
|
27.0
|
24.0
|
1/4" BSP
|
210.0
|
|
K20M
|
2,000.0
|
4,000.0
|
7.0
|
38.0
|
-
|
22.0
|
1/4" BSP
|
65.0
|
